HOT ! HP/Agilent 11713A アッテネータ/スイッチ・ドライバ

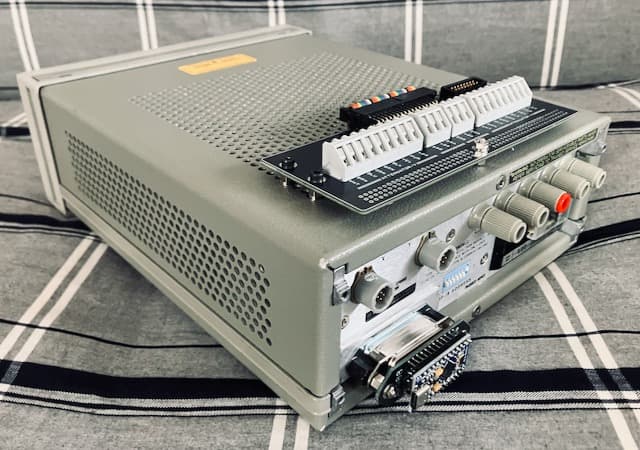

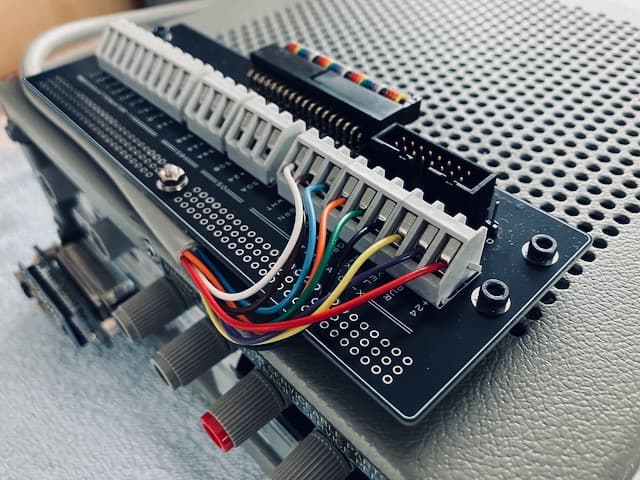

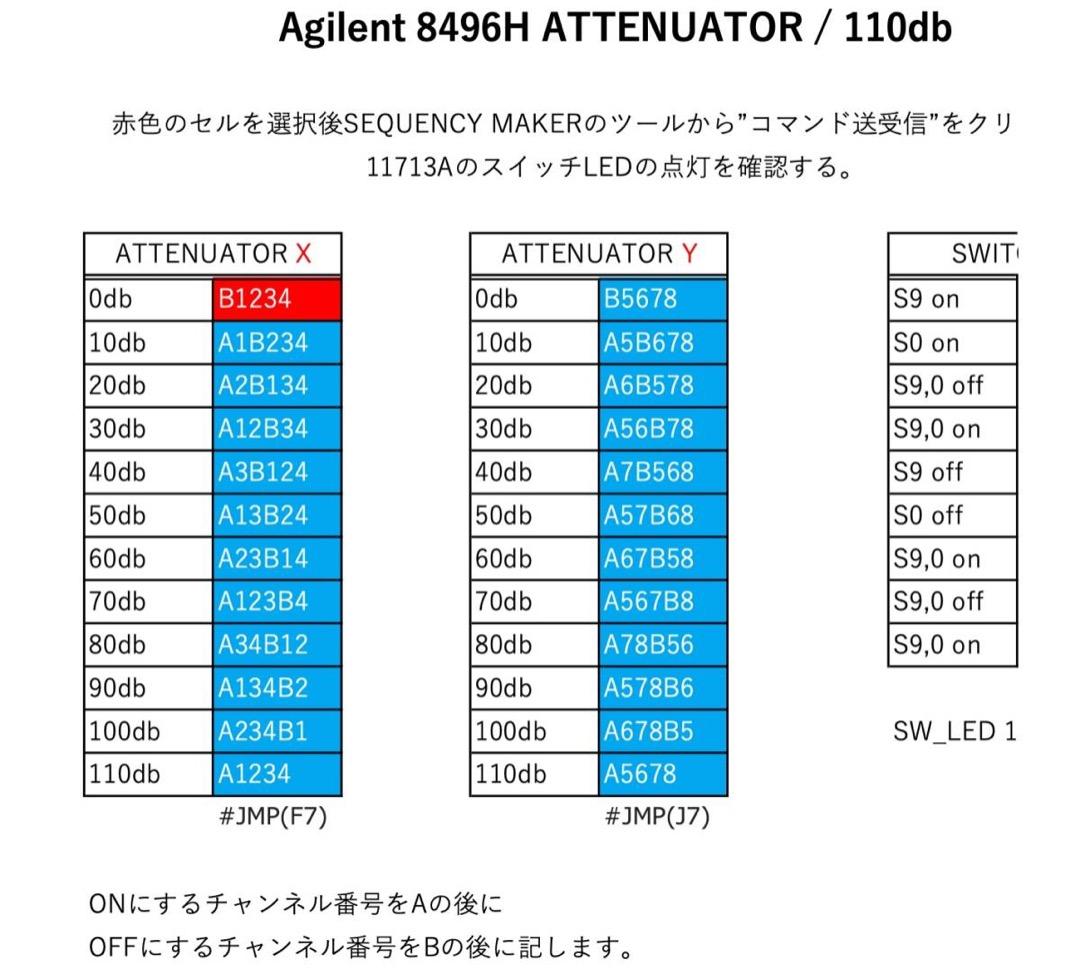

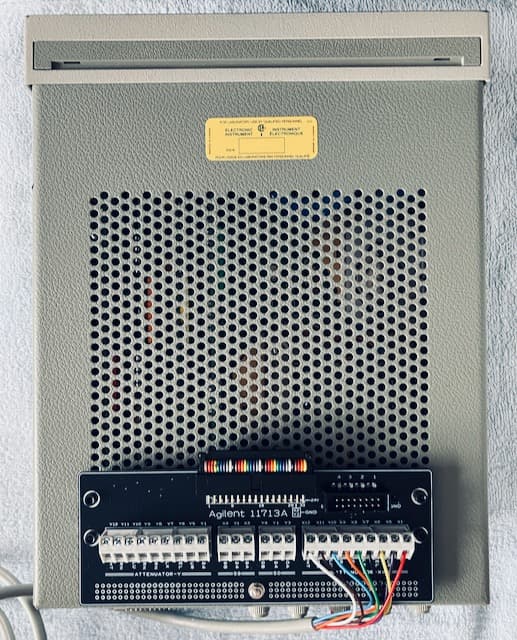

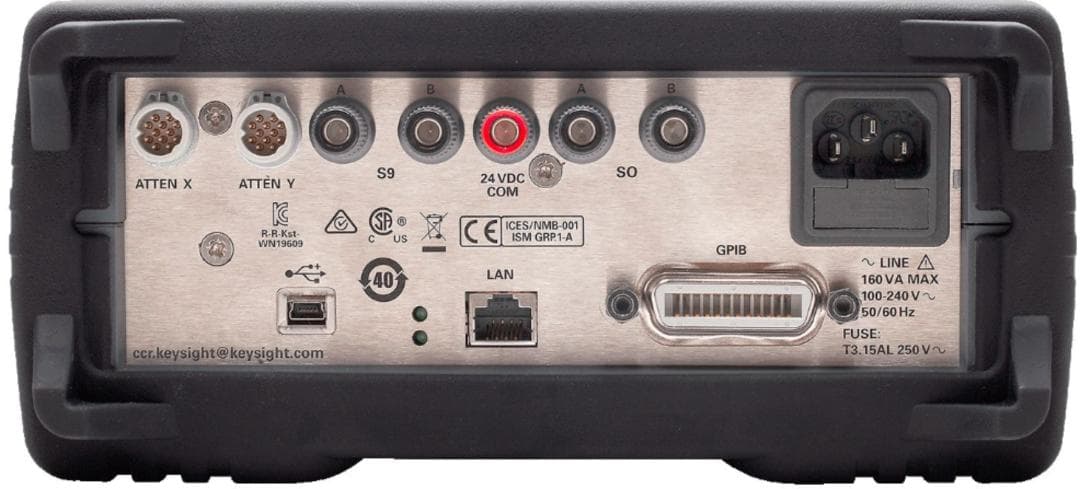

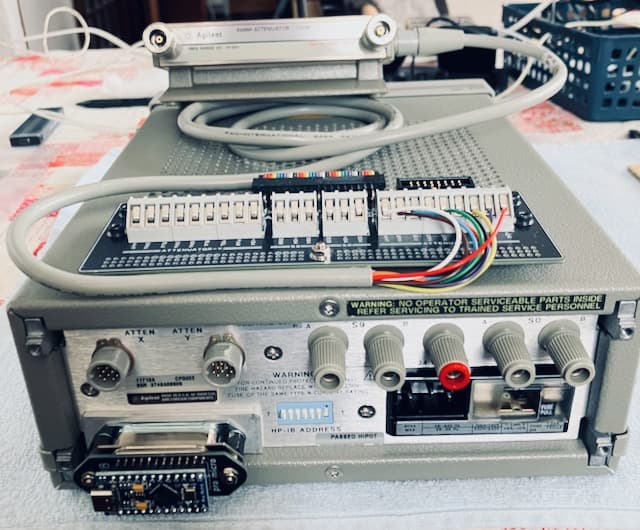

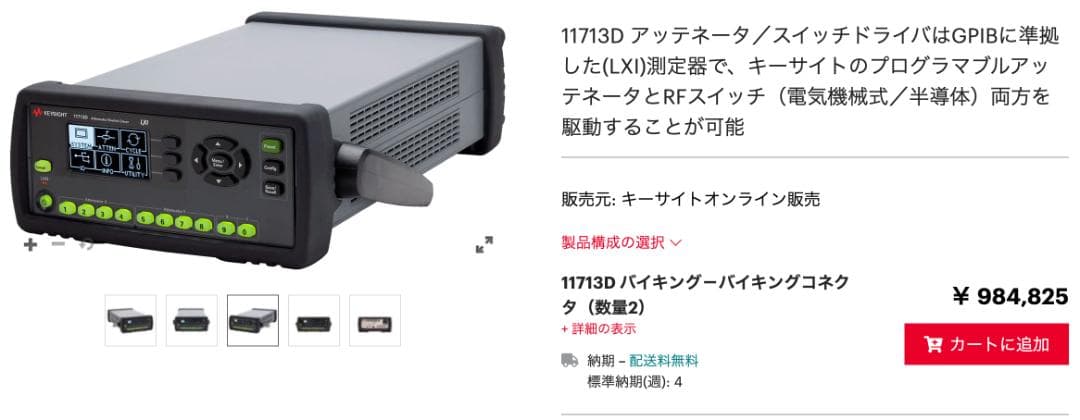

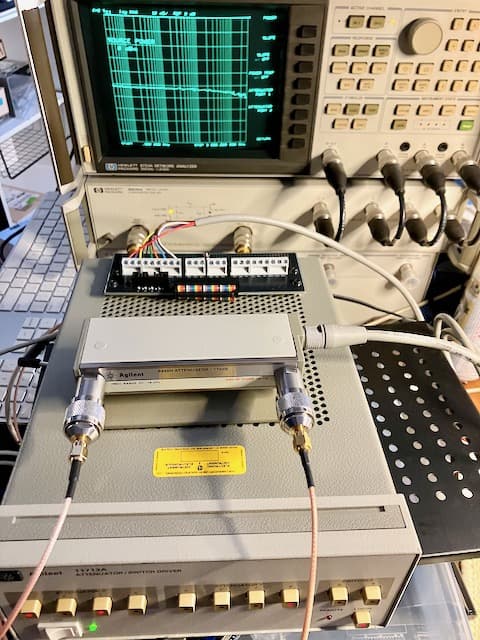

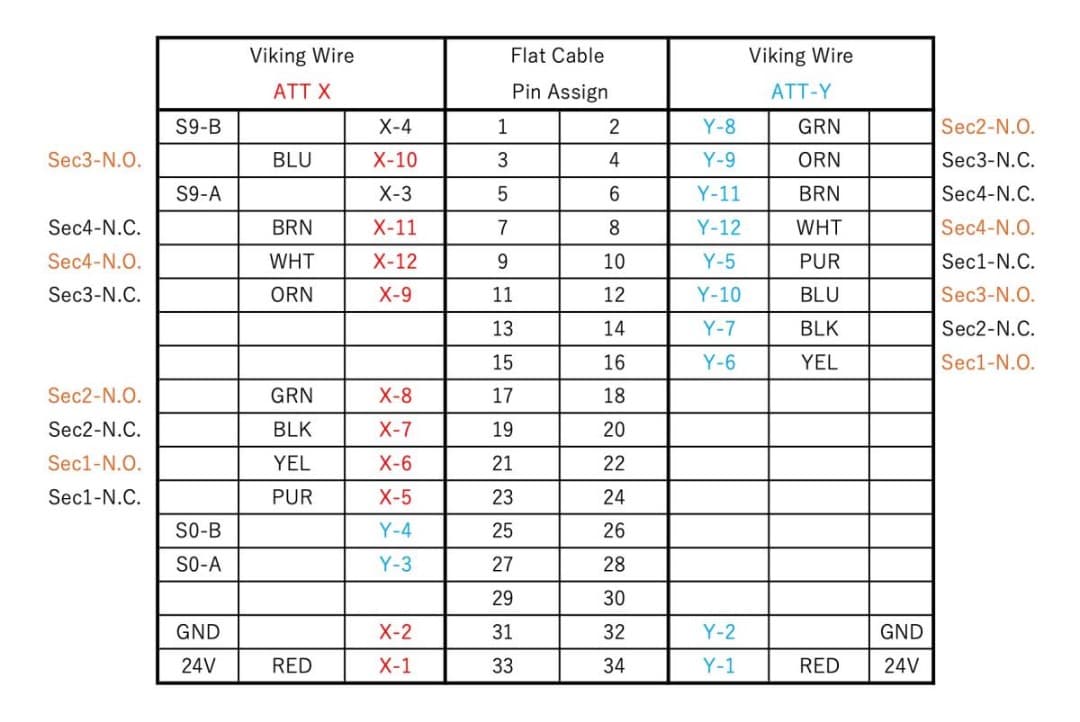

Agilent 11713A ATTENUATOR/SWITCH D特長最大10個のスイッチまたはアッテネータ・セクションをGPIBで容易に制御2つのアッテネータと2つのスイッチを同時に制御最大10個の24 Vリレーを制御Keysight 11713A アッテネータ/スイッチ・ドライバは、プログラマブル・アッテネータおよび電気機械式スイッチをGPIB 経由またはフロントパネルからのローカル操作で制御するために使います。Keysight 8494/5/6/7、Keysight 84904/6/7K/L プログラマブル・アッテネータ 2 台と電気機械式スイッチ(Keysight 8761、8762、8765シリーズ) 2 台を同時に制御できます。Keysight 11713A は、+24 V の共通電圧と 10 対の電流シンク接点(総電流は 1 秒間のピークで 1.25 A 未満、定常状態で 0.65 A 未満)を供給し、最大 10 個のリレーを独立に制御できます。外部電源は不要です。*****************以上はKeySightの説明です*************************メイン基板とリアパネル間は36芯のフラットケーブルで接続されています。フラットケーブルを作り変えて延長してリアパネルのViking Connector信号線を取り出しコネクタ接続としました。リアパネルとは並列接続になりVikingコネクタなしでの結線が可能になります。GPIB-USB(AR485)でExcelのSequence Maker(HIOKI_Free ware)からシンプルなコマンドでスイッチ・コントロールできます(画像９）制御できていることはネットアナで確認しました（画像８）お渡しするのは本体(Agilent 11713A)とViking Connector拡張基板＋USB_GPIB基板(画像1,2）ACケーブルとUSB-GPIBコントローラーのケーブル。Agilent/HP 11713AのマニュアルとSequence MakerHIOKI)はダウンロードできます。不明点はご質問ください。画像11,12：現行の11713Dでインターフェースは便利になっていますが画像３と比較してスイッチ機能は同じかと思います。。エモテーター　EMOTATOR 105　TS プリセットコントローラー。k*n様 ニキシー管　NEC　CD59とCD64。『 MFJ-259B 』SWRアナライザー 【アマチュア無線】《ジャンク》。第一電波工業　ダイヤモンドGSV3000。か*り様 SUNCO MP-MP 同軸ケーブル 15m 8D-FB。k*n様 ニキシー管　日本電気　LD-744　4ヶ。アルインコ製　30A　大型トランス式安定化電源　美品。T-MⅡ ロックマイク　ピンピンマイク　ピンマイク　4ピン　スケルトンマイク。VIBROPLEX 電鍵。リニアアンプ　ＨＥＮＲＹ ＲＡＤＩＯ　２ＫＤ５。GZV4000 DC電源装置 13.8V 40A
